碳化硅技术赋能EA10000系列电源——技术解析与优势阐述
深圳市万博仪器仪表有限公司| 2025-03-12|返回列表

  引言


  为减缓气候变化的步伐,人类在非化石燃料、可再生能源解决方案方面取得了进展,并且交通领域的电气化进程也在加速。这些新兴技术几乎都要求使用大功率,对电源的要求更加苛刻。例如,电动汽车(EV)的电池包电压现在动辄超过900 VDC,容量高达95kWh。快充/超充系统更甚,功率轻松突破240kW。氢燃料电池的电池堆是另一项在发展的汽车供电技术,功率能超500kW,电流达到了1000A。


  一方面,我们需要摆脱化石燃料,另一方面,全球能耗又在不断攀升。服务器农场就是一个能源需求更高的例子。为了有足够的可再生能源来支撑运行,服务器场正从交流配电转型为直流配电,其工作电压达360VDC,电流容量达2000A。此外,许多新兴技术直接把电压拉到1800 VDC的级别。


  01✦市场需求下的挑战


  ✦面对测试这些大功率产品的市场要求,EA需要开发输出功率更大、输出电压更高、以及有助于减小测试系统体积并降低能耗成本的电源。


  EA10000系列可编程直流电源需满足以下目标:


  ■比现有的可编程电源具有更高的效率

  ■将直流输出电压提高到2000V

  ■提高功率密度以减小体积

  ■降低每瓦成本


  设计团队考虑是使用基于硅(Si)的晶体管技术还是使用更新的碳化硅(SiC)功率晶体管。使用现有的硅半导体技术,当采用开关模式设计并且能够在40kHz下运行时,电源设备的能效可以达到大93%。如果电源设备使用一个5kW的功率模块,那么可实现的功率密度为9.2W/in3。


  02✦基于硅晶体管的电源的局限性


  ✦基于硅的MOSFET(金属-氧化物-半导体场效应晶体管)设计需要三个开关晶体管才能产生5kW的功率。由于MOSFET的降额要求为30%,一个5kW的功率模块必须串联三个500VDC模块才能达到1500VDC。三个5kW的功率模块可以组成一个15kW的仪器。为了满足150kW的负载需求,测试系统设计人员需要十个15kW的电源。这些电源的数量可以填满一个42U高、19英寸的测试机架。如果负载需求为450kW,那么测试系统将需要三个测试机架,占用18平方英尺的机架空间。如果这些电源以大93%的效率运行,那么测试系统将产生31.5kW的热量,需要将其散发掉。


  而考虑到实现新型电源所要达到的目标,更是困难重重,设计团队决定采用碳化硅功率晶体管。下文介绍了碳化硅技术相比硅的替代方案的优势。


  03✦碳化硅MOSFET的效率优于硅IGBT


  ✦三相系统电源的先代产品使用硅绝缘栅双极型晶体管(IGBT)。IGBT能够支持1200V的电压并且提供大电流。然而,IGBT的导通和开关损耗很高。相比之下,碳化硅MOSFET这种高功率半导体的导通和开关损耗要低得多。如图1所示,当用作开关时,碳化硅MOSFET的电压降比等效IGBT更低。碳化硅MOSFET的导通电阻(RDS(on))在低负载时比饱和IGBT的pn结电阻更低。因此,碳化硅MOSFET的导通损耗比IGBT的导通损耗更低。如图1右侧所示,开关损耗的差异要显著得多。硅IGBT的电容比碳化硅MOSFET更高,并且IGBT需要更多时间才能关断。图1表明,碳化硅MOSFET将开关能量损耗降低了10倍。

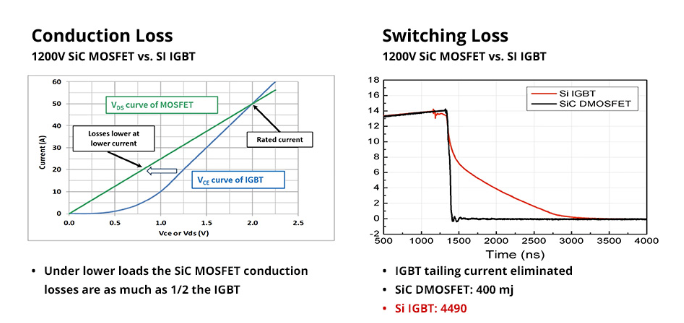

  图1.碳化硅MOSFET与硅IGBT之间的开关损耗和导通损耗比较


  04✦碳化硅晶体管的开关速度优于硅晶体管


  ✦由于碳化硅MOSFET的开关时间更短,因此这些晶体管可以以更快的开关速度运行。图2显示,碳化硅MOSFET的dv/dt速率几乎是硅MOSFET的两倍,无论是开启还是关断。

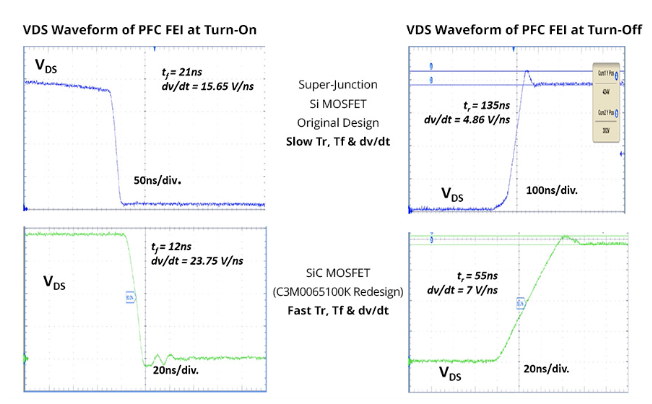

  图2.硅MOSFET(上图)与碳化硅MOSFET(下图)的开启和关断速率


  05✦碳化硅晶体管的可靠性更高


  ✦从可靠性的角度来看,碳化硅MOSFET的实际击穿电压高于其数据手册规格(见图3)。碳化硅MOSFET的击穿裕度表明了该元件对瞬态过压的鲁棒性。在低温下,碳化硅MOSFET具有特定击穿电压。IGBT制造商无法保证在低温下的击穿电压。例如,一个1200 V的IGBT无法在-30°C时耐受1200 V。在该温度下必须对该设备进行降额。

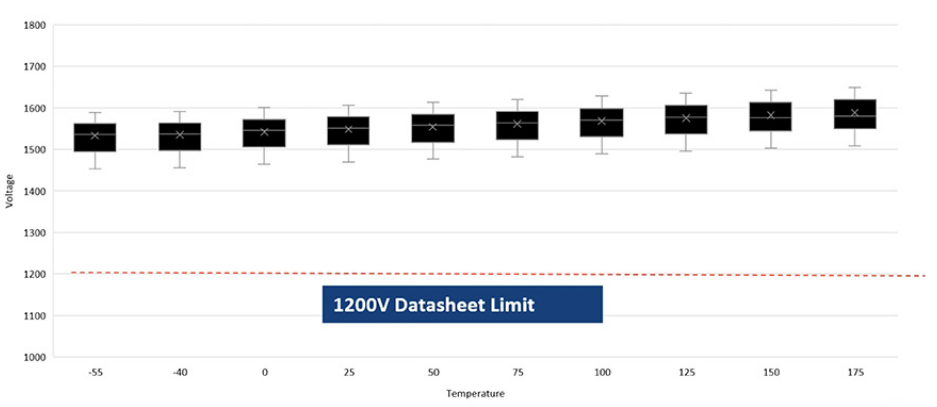

  图3.碳化硅MOSFET的实际击穿电压与温度的关系。该图表示了来自三个不同生产批次的15个组件的测量结果。


  06✦碳化硅晶体管空间占用更少


  ✦碳化硅和硅功率半导体之间的另一个显著差异是芯片尺寸。首先,碳化硅芯片比等效功率的硅晶体管芯片更小。其次,硅晶体管需要一个反向偏置二极管,以允许在集电极和发射极之间进行双向电流流动。碳化硅晶体管的源-漏通道可以在两个方向上导电。此外,碳化硅晶体管的寄生体二极管是晶体管结构的一部分。因此,硅晶体管所需的额外二极管对于碳化硅晶体管来说是不需要的。以一个1200V的晶体管为例,碳化硅晶体管芯片面积大约是硅晶体管芯片面积的1/4。因此,碳化硅组件在功率电路中的布局可以表现出更低的杂散电感。总体而言,更小的碳化硅封装使得终产品能够实现更高的功率密度。


  07✦EA10000系列电源实现的目标


  ✦EA利用碳化硅技术开发了4U/30kW,6U/60kW的可编程电源,输出电压可达2000V。较之于基于硅晶体管的型号,这些产品的优点在于:

  ■效率提高了3%

  ■功率密度提高了37%

  ■240W电源系统的占地面积减少了33

  ■240W电源系统的热量产生减少了42%

  ■每瓦成本降低了15-20%


  利用碳化硅晶体管的更高开关速度,EA10000系列开关模式交流-直流转换器的开关频率约为60kHz。这比其他制造商的电源中开关频率约为30-40 kHz的直流-直流转换器快30%。10000系列更高的开关频率使得磁性元件和放大器的尺寸都得以减小。磁性元件不仅在质量上缩小了30%,而且设计中少了一个电感元件,节省了宝贵的空间并且减少了废热的产生。
